Wie gewährleisten Sie die Zuverlässigkeit von Steuerelektronik bei Temperaturen über 100°C?

Jeder Entwicklungsingenieur kennt das Szenario: Das Design hat alle Labortests bestanden, die Komponenten sind für den erweiterten Temperaturbereich spezifiziert, und doch kommt es im Feld zu unerklärlichen Ausfällen. Besonders bei Betriebstemperaturen jenseits der 100°C-Marke, wie sie in der Automobilindustrie, der industriellen Prozessteuerung oder der Luft- und Raumfahrt an der Tagesordnung sind, wird Zuverlässigkeit zur ultimativen Herausforderung. Die üblichen Ratschläge – „hochtemperaturtaugliche Bauteile verwenden“ oder „für gute Kühlung sorgen“ – kratzen nur an der Oberfläche. Sie adressieren die Symptome, nicht aber die zugrunde liegenden Ursachen.

Die Wahrheit ist, dass die meisten Ausfälle nicht auf eine einzelne fehlerhafte Komponente zurückzuführen sind, sondern auf ein systemisches Versagen, das durch eine Kaskade physikalischer Effekte ausgelöst wird. Thermomechanischer Stress, der durch unterschiedliche Ausdehnungskoeffizienten entsteht, die Degradation dielektrischer Eigenschaften von Leiterplattenmaterialien oder subtile, aber zerstörerische Langzeitphänomene wie Elektromigration sind die wahren Gegner. Diese Mechanismen wirken im Verborgenen und sind mit Standard-Qualifizierungsmethoden oft nicht zu erfassen.

Doch was wäre, wenn der Schlüssel zur Zuverlässigkeit nicht darin läge, immer teurere und exotischere Komponenten zu verbauen, sondern darin, die Physik des Versagens auf Systemebene zu meistern? Dieser Artikel verfolgt genau diesen Ansatz. Anstatt eine Einkaufsliste für Komponenten zu präsentieren, zerlegen wir die kritischsten Ausfallmechanismen, denen Steuerelektronik bei hohen Temperaturen ausgesetzt ist. Wir analysieren, warum Standardlösungen scheitern und wie Sie durch ein tiefgreifendes Verständnis der physikalischen Grundlagen Designs schaffen, die nicht nur im Labor, sondern auch unter den härtesten realen Bedingungen über Jahre hinweg zuverlässig funktionieren.

Dieser Leitfaden führt Sie durch die entscheidenden Aspekte des Hochtemperatur-Designs, von den Fallstricken bei Leiterplattenmaterialien über das effektive Wärmemanagement bis hin zu den subtilen Fehlermodi von Bauteilen und Testverfahren. Ziel ist es, Ihnen das Rüstzeug zu geben, um Zuverlässigkeit proaktiv zu entwickeln, anstatt sie nur nachträglich zu testen.

Warum versagt Standard-FR4-Material bei Hochfrequenzanwendungen?

Die Wahl des Leiterplattenmaterials ist die Grundlage für jedes zuverlässige Hochtemperatur-Design. Standard-FR4 ist aus Kostengründen allgegenwärtig, doch sein Einsatz über 100°C, insbesondere in Verbindung mit hohen Frequenzen, ist ein kalkuliertes Risiko mit oft fatalen Folgen. Das primäre Problem ist nicht, dass das Material sofort verbrennt, sondern seine Glasübergangstemperatur (Tg). Eine Analyse zeigt, dass die Glasübergangstemperatur von Standard-FR4 typischerweise bei 130 bis 140°C liegt. Oberhalb dieses Punktes ändert das Epoxidharz seinen Aggregatzustand von einem festen, glasartigen in einen gummiartigen, flexiblen Zustand.

Dieser Phasenübergang hat zwei verheerende Konsequenzen. Erstens explodiert der thermische Ausdehnungskoeffizient (CTE), was zu extremem mechanischem Stress auf Lötstellen und Vias führt – ein Problem, das wir später noch genauer betrachten. Zweitens, und für Hochfrequenzanwendungen noch kritischer, ändern sich die dielektrischen Eigenschaften dramatisch. Die Dielektrizitätskonstante (εr) und der Verlustfaktor (tan δ), die für die Impedanzkontrolle und Signalintegrität entscheidend sind, werden instabil und frequenzabhängig. Ein impedanzkontrolliertes 50-Ohm-Leiterbahn-Design, das bei Raumtemperatur perfekt funktioniert, kann bei 120°C plötzlich massive Signalreflexionen und Verluste aufweisen, die das System lahmlegen.

Für kritische HF-Pfade sind daher Materialien mit höherer Tg (z. B. FR4-HTG > 170°C) oder spezialisierte HF-Substrate wie Rogers oder Teflon-basierte Materialien unabdingbar. Diese bieten nicht nur eine höhere thermische Stabilität, sondern vor allem konstante dielektrische Eigenschaften über einen weiten Temperaturbereich. Kostengünstige Hybrid-Lösungen, die teure HF-Materialien nur gezielt dort einsetzen, wo sie benötigt werden, während der Rest ein konventioneller FR4-Multilayer bleibt, stellen oft einen pragmatischen Kompromiss dar.

Wie führen Sie 500 Watt Wärme von einer kompakten Platine ab?

Die Abführung hoher Verlustleistungen von kompakten Baugruppen ist eine der grössten Herausforderungen im Power-Design. 500 Watt auf einer Fläche von wenigen Quadratzentimetern erzeugen eine Wärmestromdichte, die mit konventionellen Kühlkörpern und Lüftern nicht mehr beherrschbar ist. Der Schlüssel liegt in der Minimierung des thermischen Widerstands (Rth) vom Halbleiter-Chip zur Umgebung. Hier stossen traditionelle Methoden an ihre Grenzen, und fortschrittliche Technologien wie Heatpipes und Vapor Chambers werden notwendig.

Eine Heatpipe nutzt das Prinzip der Phasenänderung eines Arbeitsmediums in einem evakuierten Kupferrohr, um Wärme extrem effizient zu transportieren. An der heissen Quelle (z. B. dem Prozessor) verdampft das Medium, der Dampf strömt zur kalten Zone (dem Kühlkörper), kondensiert dort und gibt seine latente Wärmeenergie ab. Das flüssige Kondensat fliesst dann über eine Kapillarstruktur zurück zur Wärmequelle. Durch diesen Prozess erreichen Heat Pipes eine extreme Wärmeleitfähigkeit von 5.000 bis 20.000 W/mK, was die von massivem Kupfer um ein Vielfaches übersteigt. Eine Vapor Chamber folgt demselben Prinzip, ist aber flächig aufgebaut, was eine homogenere Wärmeverteilung über eine grössere Fläche ermöglicht. Wie die Experten der Quick-Ohm GmbH treffend formulieren:

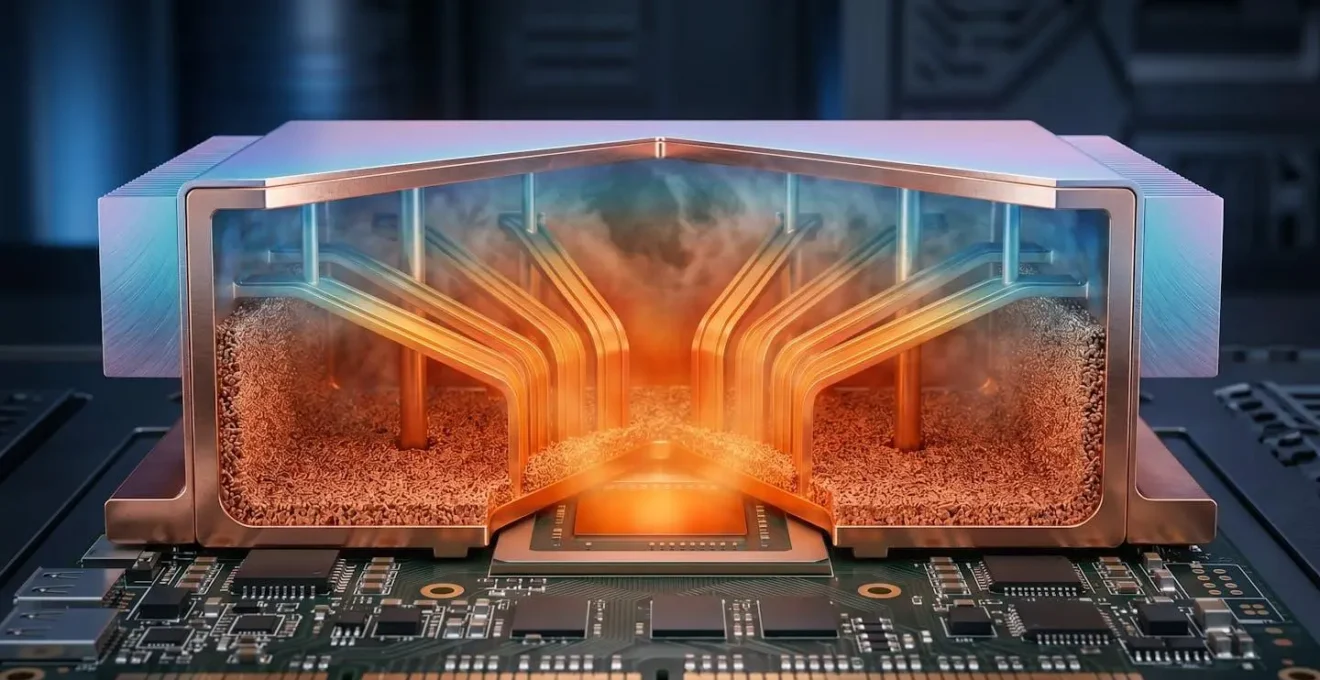

Eine Vapor Chamber ist im Prinzip eine flachgedrückte, zweidimensionale Heatpipe.

– Quick-Ohm GmbH, Technischer Blog Quick-Ohm

Die Integration solcher Systeme erfordert ein durchdachtes thermisches Design. Entscheidend sind die lückenlose thermische Anbindung der Wärmequelle an den Verdampfer der Heatpipe (z. B. durch Einlöten) und eine ebenso gute Anbindung des Kondensators an den finalen Kühlkörper. Jede Luftschicht oder jedes thermische Interface-Material mit hohem Widerstand in diesem Pfad zerstört die Effizienz des gesamten Systems.

Kondensator oder Spule: Welches Bauteil ist das schwächste Glied in der Lebensdauer?

Während Halbleiter oft im Fokus der thermischen Betrachtung stehen, sind es in der Realität häufig die passiven Bauelemente, die als erste ausfallen. Unter den Passiven sind Aluminium-Elektrolytkondensatoren (Elkos) bei hohen Temperaturen notorisch unzuverlässig. Ihr Versagensmechanismus ist die langsame Austrocknung des flüssigen Elektrolyten, ein Prozess, der durch hohe Temperaturen exponentiell beschleunigt wird. Als Faustregel gilt die Arrhenius-Gleichung, die besagt, dass bei Elektrolytkondensatoren eine Lebensdauer-Halbierung pro 10°C Temperaturerhöhung erfolgt. Ein für 2.000 Stunden bei 105°C spezifizierter Elko hält bei 115°C nur noch 1.000 Stunden und bei 125°C katastrophale 500 Stunden.

Im Gegensatz dazu sind Spulen und Induktivitäten thermisch weitaus robuster. Ihr primärer Ausfallmechanismus ist die Zerstörung der Isolierung des Wickeldrahts, was aber typischerweise erst bei Temperaturen weit über 150°C kritisch wird. Der Kondensator ist also eindeutig das schwächste Glied in der Kette. Der Kapazitätsverlust und der Anstieg des äquivalenten Serienwiderstands (ESR) eines alternden Elkos können zu Instabilitäten in Regelkreisen, erhöhtem Ripple auf Versorgungsspannungen und letztlich zum Ausfall des gesamten Systems führen.

Die Lösung besteht darin, Elkos in Hochtemperatur-Designs wo immer möglich zu vermeiden oder durch langlebigere Alternativen zu ersetzen. Die folgende Tabelle gibt einen Überblick über die Optionen:

Polymer- oder Hybrid-Kondensatoren bieten eine deutlich höhere Lebensdauer und Stabilität. Keramikkondensatoren (MLCCs) sind thermisch nahezu unzerstörbar, leiden aber unter dem DC-Bias-Effekt (ein signifikanter Kapazitätsverlust bei Anlegen einer Gleichspannung) und können bei mechanischem Stress brechen. Die Auswahl des richtigen Kondensatortyps ist daher ein kritischer Kompromiss zwischen Lebensdauer, Kosten, Baugrösse und elektrischen Eigenschaften.

Der unsichtbare Fehler, der Leiterbahnen nach 5 Jahren unter Strom zerstört

Einer der heimtückischsten Ausfallmechanismen in der Elektronik ist die Elektromigration. Dieser Effekt beschreibt den Materialtransport in einem Leiter, der durch den Impulsaustausch zwischen fliessenden Elektronen und den Metallionen des Leiters verursacht wird. Über Monate und Jahre hinweg führt dieser „Elektronenwind“ dazu, dass sich an einigen Stellen das Leitermaterial (meist Kupfer) ansammelt (Hillocks), während es an anderen Stellen abgetragen wird (Voids). Ein Void kann schliesslich so gross werden, dass die Leiterbahn an dieser Stelle unterbrochen wird – ein Totalausfall, der oft erst nach Jahren im Feld auftritt.

Die Geschwindigkeit der Elektromigration wird durch zwei Faktoren dramatisch beschleunigt: hohe Stromdichte und hohe Temperatur. Die Black’sche Gleichung, die diesen Prozess modelliert, zeigt eine exponentielle Abhängigkeit von der Temperatur. Eine Erhöhung der Betriebstemperatur von 80°C auf 120°C kann die mittlere Lebensdauer (MTTF) einer Leiterbahn um mehrere Grössenordnungen reduzieren. Laut einer Analyse basierend auf der Black’schen Gleichung sollten Computer-Leiterbahnen mindestens 40.000 bis 60.000 Stunden halten, eine Vorgabe, die bei hohen Temperaturen schnell unterboten wird.

Um Elektromigration zu mitigieren, ist eine konservative Auslegung der Leiterbahnbreiten, insbesondere bei hohen Dauerströmen und Temperaturen, absolut zwingend. Dies bedeutet, breitere Leiterbahnen zu verwenden, als es die alten Faustregeln vorsehen, und die thermische Kopplung zwischen benachbarten Hochstrompfaden durch ausreichenden Abstand zu minimieren. Die Verwendung dickerer Kupferschichten (z. B. 70 µm statt 35 µm) kann ebenfalls helfen, die Stromdichte zu reduzieren und die Wärme besser zu verteilen.

Wann reicht ein HALT-Test nicht aus, um Feldausfälle vorherzusagen?

Der Highly Accelerated Life Test (HALT) ist ein etabliertes Verfahren, um die Schwachstellen eines Designs schnell aufzudecken. Dabei wird die Baugruppe kombinierten Stressfaktoren wie schnellen Temperaturzyklen, Vibrationen und Spannungserhöhungen ausgesetzt, weit über die spezifizierten Betriebsgrenzen hinaus. Das Ziel ist es, das Produkt gezielt zu zerstören, um seine fundamentalen Design- und Betriebsgrenzen zu ermitteln. HALT ist exzellent darin, Fertigungsschwächen (kalte Lötstellen), Designfehler (unzureichende mechanische Befestigung von Bauteilen) und unerwartete thermische Probleme zu identifizieren.

HALT ist jedoch ein qualitatives Werkzeug, kein quantitatives. Es beantwortet die Frage „Was ist das schwächste Glied?“, aber nicht die Frage „Wie lange wird das Produkt im Feld halten?“. Der fundamentale Grund dafür ist, dass HALT bestimmte Langzeit-Ausfallmechanismen nicht oder nur unzureichend abbildet. Der Test ist zu kurz, um Effekte wie Elektromigration, Korrosion oder Materialermüdung durch thermomechanischen Stress (Solder Creep) realistisch zu simulieren. Diese zeit- und temperaturabhängigen Degradationsprozesse sind oft die Hauptursache für Ausfälle nach mehreren Jahren im Feld, werden aber in einem typischen HALT-Zyklus, der nur wenige Tage dauert, nicht erfasst.

Für eine quantitative Lebensdauerprognose sind andere Methoden erforderlich. Ansätze, die auf der Physics-of-Failure (PoF) basieren, verwenden mathematische Modelle (wie die Arrhenius- oder Black-Gleichung), um die Lebensdauer basierend auf den erwarteten Stressprofilen im Feld vorherzusagen. Ein weiteres Verfahren ist der Highly Accelerated Stress Screen (HASS). Im Gegensatz zu HALT, der vor der Serienproduktion stattfindet, ist HASS ein 100%-Test in der Produktion, der die Produkte einem definierten Stresslevel aussetzt (unterhalb der in HALT ermittelten Zerstörungsgrenzen), um frühe Ausfälle durch Fertigungsstreuung zu eliminieren, ohne die Lebensdauer der Gutteile zu beeinträchtigen.

Warum funktionieren Ihre High-Speed-Signale nicht, wenn der Lagenaufbau falsch ist?

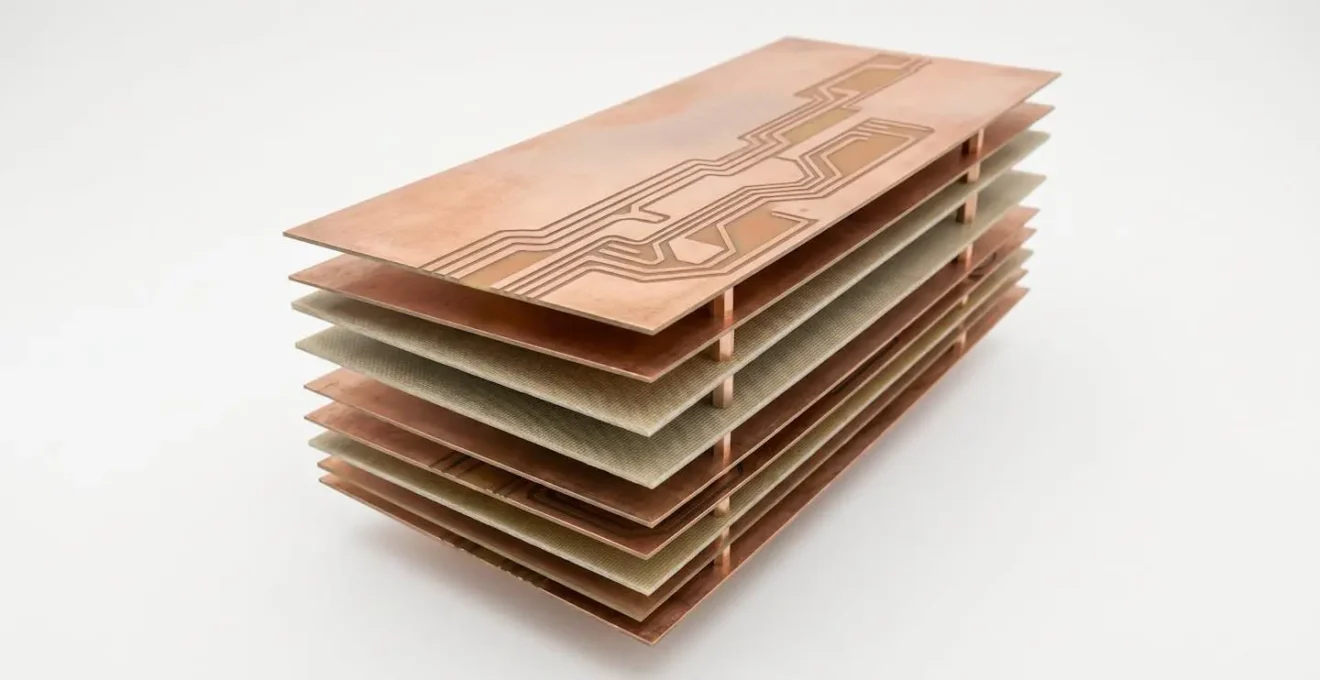

Bei hohen Temperaturen und hohen Frequenzen wird der Lagenaufbau (Stackup) der Leiterplatte von einem rein mechanischen zu einem hochkritischen elektrischen Element. Ein fehlerhafter Stackup kann selbst bei Verwendung der besten Komponenten zu Signalintegritätsproblemen führen, die schwer zu diagnostizieren sind. Das Kernproblem ist der thermomechanische Stress, der durch die unterschiedlichen Wärmeausdehnungskoeffizienten (CTE) der verschiedenen Materialien im Verbund entsteht.

Kupfer und das FR4-Basismaterial dehnen sich bei Erwärmung unterschiedlich stark aus. Während in der X-Y-Ebene die Glasfasermatte des FR4 die Ausdehnung begrenzt und an die von Kupfer annähert, ist die Ausdehnung in der Z-Achse (Dicke der Platine) unkontrolliert und wesentlich höher. Daten zeigen, dass der Wärmeausdehnungskoeffizient von Kupfer etwa 17 ppm/°C beträgt. Der CTE von FR4 in der Z-Achse kann jedoch 50-70 ppm/°C unterhalb der Tg und über 250 ppm/°C oberhalb der Tg betragen. Diese massive Diskrepanz führt bei Temperaturzyklen zu enormen Zug- und Druckkräften auf die Durchkontaktierungen (Vias). Die Folge können Haarrisse in den Kupferhülsen oder ein Abriss der Anbindung an eine Innenlage sein (Barrel Cracking), was zu sporadischen oder permanenten Unterbrechungen führt.

Ein zweiter kritischer Aspekt ist die Referenzebene. Jede High-Speed-Signalleitung benötigt eine durchgehende, lückenlose Referenzebene (Ground oder Power) auf einer benachbarten Lage, um einen definierten Rückstrompfad und eine stabile Impedanz zu gewährleisten. Splits oder Unterbrechungen in dieser Referenzebene zwingen den Rückstrom zu Umwegen, was die Induktivität des Pfades erhöht, die Impedanz ändert und zu massivem Crosstalk und EMI-Problemen führt. Bei einem Multilayer-Board, das unter thermischem Stress arbeitet und sich verzieht, können sich die kritischen Abstände zwischen Signalleitung und Referenzebene ändern, was die Impedanz zusätzlich beeinträchtigt. Ein symmetrischer Aufbau des Lagenaufbaus ist daher zwingend erforderlich, um ein Verziehen (Warping) der Platine zu minimieren.

Warum Graphen das Silizium nicht so schnell ersetzen wird wie erhofft?

In der Suche nach Materialien, die die Grenzen von Silizium überwinden können, wird Graphen oft als Wundermaterial gefeiert. Seine aussergewöhnliche Elektronenmobilität, mechanische Festigkeit und Wärmeleitfähigkeit scheinen es für zukünftige Generationen von Transistoren zu prädestinieren. Doch trotz des Hypes gibt es eine fundamentale physikalische Hürde, die seine Anwendung in der digitalen Logik massiv erschwert und erklärt, warum es Silizium nicht in naher Zukunft ersetzen wird.

Der entscheidende Nachteil von Graphen ist seine elektronische Struktur. Wie ein Forschungsbericht zur Materialwissenschaft der Halbleiter festhält:

Graphen hat von Natur aus keine Bandlücke, was es für digitale Logikschaltungen ungeeignet macht.

– Forschungsbericht, Materialwissenschaft Halbleiter

Eine Bandlücke ist die Energiedifferenz, die überwunden werden muss, um ein Elektron vom Valenzband in das Leitungsband zu heben und das Material leitfähig zu machen. Halbleiter wie Silizium besitzen eine moderate Bandlücke, die es ermöglicht, einen Transistor durch Anlegen einer Gatespannung präzise zwischen einem hochohmigen „Aus“-Zustand und einem niederohmigen „Ein“-Zustand zu schalten. Graphen hingegen ist ein Semimetall ohne diese Bandlücke. Seine Leitfähigkeit kann zwar moduliert, aber nicht vollständig „abgeschaltet“ werden. Ein Transistor aus Graphen leckt immer einen signifikanten Strom im „Aus“-Zustand, was zu einem inakzeptabel hohen statischen Stromverbrauch und einem schlechten Ein/Aus-Verhältnis führt. Dies macht es für den Bau von energieeffizienten digitalen CMOS-Logikschaltungen, dem Fundament moderner Prozessoren, praktisch unbrauchbar.

Zwar gibt es Forschungsansätze, um künstlich eine Bandlücke in Graphen zu erzeugen (z. B. durch die Herstellung schmaler Graphen-Nanobänder oder durch chemische Funktionalisierung), doch diese Methoden sind komplex, schwer zu kontrollieren und beeinträchtigen oft die exzellente Elektronenmobilität des Materials. Bis eine skalierbare und zuverlässige Methode zur Erzeugung einer ausreichend grossen Bandlücke gefunden ist, bleibt Graphen auf Nischenanwendungen in der HF-Technik oder als leitfähige Schicht beschränkt.

Wie erreichen wir 2-Nanometer-Chips, wenn Silizium an seine physikalischen Grenzen stösst?

Die fortschreitende Miniaturisierung gemäss dem Mooreschen Gesetz stösst an fundamentale physikalische Grenzen. Bei Strukturgrössen unter 5 Nanometern werden Quanteneffekte wie das Tunneln von Elektronen durch das Gate-Oxid zu einem dominanten Problem, das die Transistoren unkontrollierbar macht. Die Industrie hat auf diese Herausforderung nicht mit einem radikalen Materialwechsel, sondern mit einer Revolution in der Transistorarchitektur reagiert. Nach der Einführung der FinFET-Architektur (Fin Field-Effect Transistor) ist der nächste logische Schritt die GAAFET-Architektur (Gate-All-Around).

Bei einem GAAFET wird der Silizium-Kanal nicht mehr nur von drei Seiten (wie beim FinFET), sondern von allen Seiten vom Gate umschlossen. Dies geschieht typischerweise durch die Verwendung von horizontal gestapelten Nanosheets oder Nanowires aus Silizium. Diese vollständige Umschliessung verleiht dem Gate eine deutlich bessere elektrostatische Kontrolle über den Kanal. Dadurch werden Kurzkanaleffekte und Leckströme drastisch reduziert, was eine weitere Skalierung auf den 2-Nanometer-Knoten und darunter erst ermöglicht. Samsung und Intel haben diese Technologie bereits in ihre Produktions-Roadmaps aufgenommen.

Parallel zur Architekturentwicklung wird weiterhin an alternativen Kanalmaterialien geforscht, die eine höhere Elektronen- oder Lochmobilität als Silizium aufweisen, wie z. B. Germanium (Ge) für p-Kanal- und III-V-Verbindungshalbleiter wie Indiumgalliumarsenid (InGaAs) für n-Kanal-Transistoren. Die Herausforderung liegt hier in der komplexen Integration dieser exotischen Materialien in den etablierten Silizium-Produktionsprozess. Der immense Aufwand für die Entwicklung neuer Architekturen und Materialien wird auch durch die extremen Anforderungen an die Zuverlässigkeit getrieben. Beispielsweise umfasst der militärische Temperaturbereich für Halbleiterbauelemente -55 bis 125°C, ein Fenster, in dem all diese neuen Technologien stabil funktionieren müssen. Die Zukunft der Halbleitertechnologie liegt also weniger in einem einzigen „Silizium-Ersatz“, sondern in einer cleveren Kombination aus neuen 3D-Architekturen, heterogener Materialintegration und hochentwickelten Packaging-Technologien.

Um eine kompromisslose Zuverlässigkeit bei hohen Temperaturen zu erreichen, ist daher ein Paradigmenwechsel erforderlich. Statt sich auf Datenblätter zu verlassen, müssen Sie als Entwickler die physikalischen Ausfallmechanismen antizipieren und im Designprozess proaktiv mitigieren. Beginnen Sie noch heute damit, Ihre Design-Methodik von einer reinen Komponentenauswahl zu einer systemischen Analyse der Physik des Versagens weiterzuentwickeln.
